核电管路海绵射弹清洁方法和标准指南

一、核心标准体系

核电管清洁必须遵循以下权标准，确保清洁效果与核安全要求兼容：

- NB/T 20233-2013：压水堆核电厂核蒸汽供应系统设备的清洁和清洁度要求（核行业核心标准）

- EJ/T 387-1989：三十万千瓦压水堆核电厂一回路系统调试阶段清洗技术条件

- GB/T 28550-2012：核电厂调试阶段管道验证要求

- GB/T 42087-2022/ISO 16431:2012：液压传动 系统清洗程序和清洁度检验方法

- GB/T 14039-2002：液压传动 油液 固体颗粒污染等级代号法（等同ISO 4406:1999）

- ISO 11171：液压传动 液体自动颗粒计数系统校准方法

- ASTM D6439：核电厂建设阶段流体系统及相关部件清洁标准

二、清洁度等级规范

核电管路按安全等级和系统功能分级，核心要求如下：

系统安全等级 应用场景 ISO 4406等级 NAS 1638等级 颗粒含量(≥5μm/≥15μm/≥25μm)

核安全1级 一回路主管道、蒸汽发生器传热管、控制棒驱动机构液压管路 13/10级 4级 ≤320/≤40/≤5 粒/mL

核安全2级 二回路主管道、给水泵液压系统、汽轮机调节系统 15/12级 6级 ≤1300/≤80/≤10 粒/mL

核安全3级 辅助系统、冷却系统、消防系统液压管路 16/13级 7级 ≤2500/≤160/≤20 粒/mL

常规岛系统 非核级液压系统、润滑油系统、压缩空气管路 18/15级 9级 ≤10000/≤630/≤110 粒/mL

海绵射弹清洁技术可稳定达到ISO 4406 13/12级（NAS 5级）以上清洁度，满足核电全系列液压系统要求。

三、标准清洗流程

1. 前期准备

1. 管路切割、焊接、装配完成后应立即清洁，防止切屑、焊渣、氧化皮附着固化，尤其注意一回路系统管道需在百级洁净环境下操作

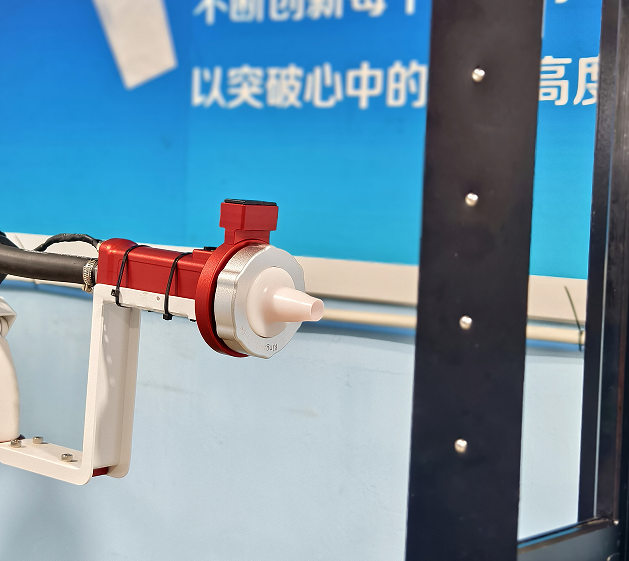

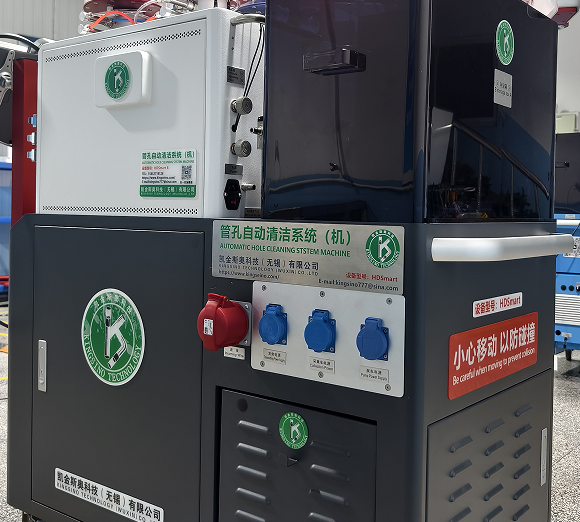

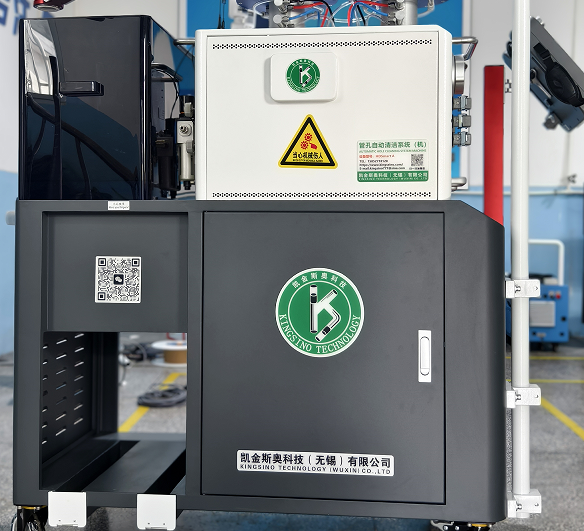

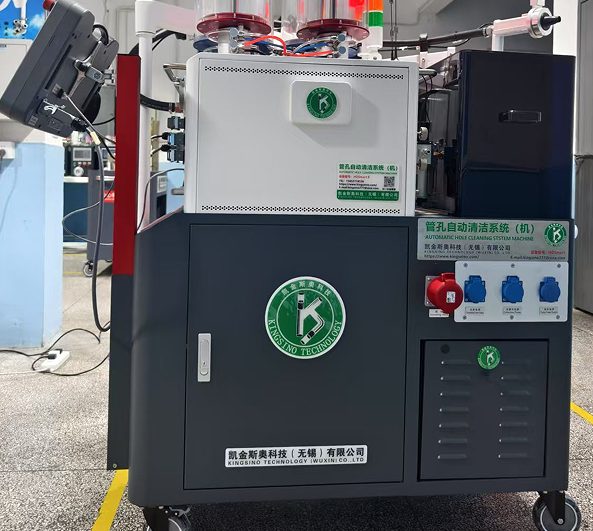

2. 配备专用设备：核电认证液压管道清洁枪、高密度聚氨酯海绵射弹（核级认证）、符合ISO 8573-1:2023 1/1/1级的过滤压缩空气（过滤精度≥0.01μm）

3. 射弹选型：直径比管路内径大8%-15%（核电专用比例），如内径20mm选用21.6-23mm射弹，保证过盈擦拭且不损伤内壁

4. 射弹类型：常规工况选用标准型，油污较重选用含核级清洁液型（如NCC-01型）；严禁使用磨砂、摩擦型射弹，防止损伤不锈钢钝化层

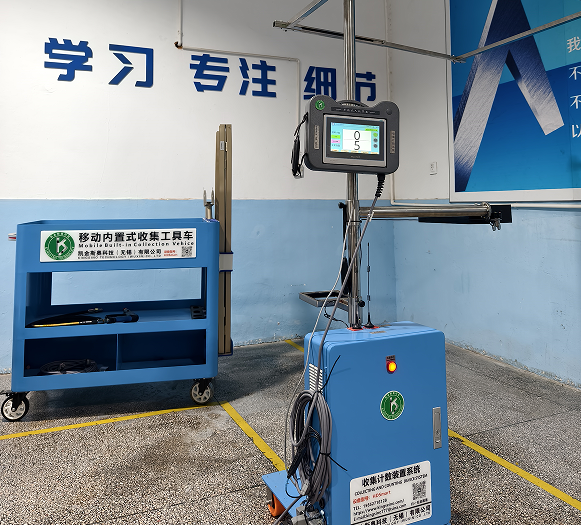

5. 安全防护：操作人员佩戴核级防护装备（护目镜、防割手套、辐射剂量计），出口端设置射弹收集装置和辐射屏蔽，管路两端设置警示标识

2. 清洁参数设置

- 工作压力：0.3-0.6MPa（3-6bar），保护核级管路接头及特殊涂层

- 发射间隔：5-8秒/次，保证射弹充分擦拭管壁，避免射弹高速冲击造成二次污染

- 射弹数量：新管路5-8发，旧管路8-12发，重度污染可增至15发以上

- 空气要求：干燥（露点≤-60℃）、无油、无放射性、过滤精度≥0.01μm，避免二次污染和放射性物质扩散

3. 核心清洁步骤

1. 预处理：检查管路有无死弯、压扁、接头毛刺，核级管路严禁使用化学清洗剂，重度污垢采用核级专用机械预处理工具清除

2. 射弹装填：将海绵射弹装入核电认证清洁枪发射腔，保证与管口密封良好，防止漏气和放射性物质泄漏

3. 正向发射：从一端发射射弹，依靠压缩空气推动擦拭内壁杂质，核级管路需在负压通风环境下操作

4. 反向清洁：从另一端重复发射，重点清洁接头、焊缝等易残留区域，确保无死角

5. 终检发射：最后发射2-3发全新射弹，检查表面无污渍、无金属颗粒、无放射性污染视为合格

6. 端口保护：清洁完成后立即安装核电专用清洁堵头（NPC-PP-01型），并进行放射性污染检测，防止存放及装配污染

四、验收标准与方法

1. 射弹目视检查（现场快速判定）

连续发射2发新射弹，表面无可见污渍、无金属颗粒、无放射性污染即为合格，检查结果记录存档并进行放射性剂量检测。

2. 颗粒计数法（权威判定）

采用经ISO 11171校准的核级激光颗粒计数器检测油样或冲洗液，按GB/T 14039统计≥5μm、≥15μm、≥25μm颗粒数量，全部粒径达标方可判定合格。核级管路需额外检测放射性颗粒含量，确保符合NB/T 20233-2013标准要求。

3. 内窥镜检查（关键管路）

照度≥1000勒克斯条件下使用核级工业内窥镜检查，内壁无可见杂质、氧化皮、焊渣、划痕，表面光滑无损伤，不锈钢钝化层完整。

4. 辅助检测方法

- 擦拭试验：核级无尘布擦拭内壁，无污渍、无变色、无放射性污染

- 称重法：杂质总重量≤0.5mg/m²为合格（核级特殊要求）

- 压力测试：清洁后进行1.5倍工作压力试验，稳压15分钟无泄漏，同时检测放射性密封性

- 放射性检测：使用核辐射检测仪对管路及射弹进行检测，剂量率≤0.1μSv/h为合格

五、关键操作规范

1. 材质兼容：仅使用核电认证聚氨酯射弹，避免与核级不锈钢、镍基合金等材质发生反应，防止破坏钝化层

2. 专用专用：核级管路射弹与常规管路射弹严格区分、专具专用，防止交叉污染和放射性物质扩散

3. 压力控制：最高压力不得超过0.6MPa，避免管路鼓包、脱层或射弹卡滞破裂，防止放射性物质泄漏

4. 卡弹处理：从反方向通入压缩空气推出，或使用核级专用润滑液（NGL-01型）润滑后取出，处理后需进行放射性污染检测，重新清洁复检

5. 过程记录：完整记录射弹型号、数量、压力、时间、验收结果、放射性检测数据，满足核安全可追溯要求，符合HAF003核安全质量管理体系

六、特殊场景清洁要求

1. 核岛一回路管路：采用核级专用海绵射弹（NPC-PC-01型），增加5-8发射弹，清洁后进行100%内窥镜检测和放射性污染检测，清洁度必须达到ISO 4406 13/10级（NAS 4级），不得降级

2. 长距离管路（＞10m）：分段清洁，单段不超过5m，每段发射3-5发，保证清洁均匀，核级管路每段清洁后需进行放射性检测

3. 放射性污染管路：在核安全隔离区内操作，使用一次性放射性防护射弹，清洁后射弹按放射性废物处理

4. 核级液压胶管：选用核级专用胶管射弹（过盈8%），压力降至0.3-0.4MPa，避免损伤增强层和特殊涂层

七、标准执行要点

1. 优先执行核行业标准及核安全监管机构要求，无明确规定时按核安全1级标准执行

2. 核安全1级系统管路必须达到ISO 4406 13/10级（NAS 4级），严禁降级

3. 清洁设备定期维护：清洁枪每使用200次进行核级检修，射弹一次性使用，禁止重复，核级射弹按放射性废物处理

4. 操作人员须经核电专项培训和核安全资质认证，持证上岗

5. 合格管路在核级洁净区域（ISO 5级）存放，存放超1个月需重新清洁检测和放射性污染检测
