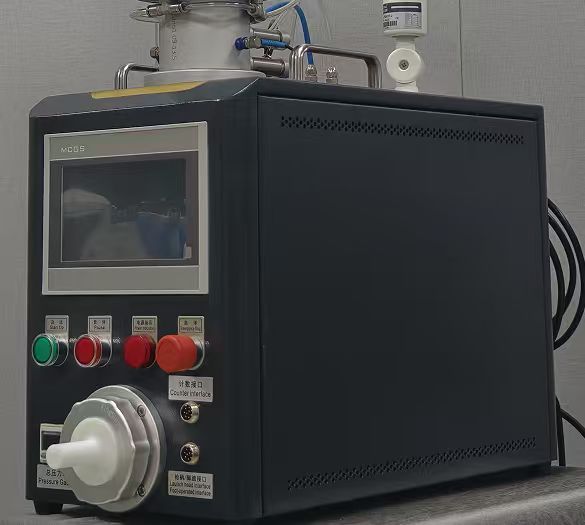

自动海绵射弹上弹双料桶+收集计数系统组成结构示意图

 示意图模块说明（对应图中五大核心单元）

1. 自动上弹双料桶单元（蓝色模块）

- A/B双料桶：独立储放不同规格/类型射弹（标准弹/磨砂弹），实现连续供弹

- 自动切换阀：一键切换A/B桶供弹，防混料、防双弹发射

- 送弹通道：单颗依次输送射弹至发射端，适配Φ3-Φ150mm管径

2. 气动发射控制单元（紫红模块）

- 气动发射枪：核心执行机构，以压缩空气为动力推送射弹穿行管路

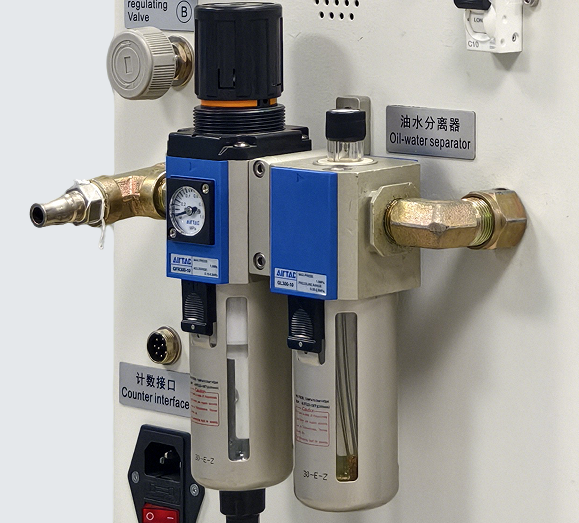

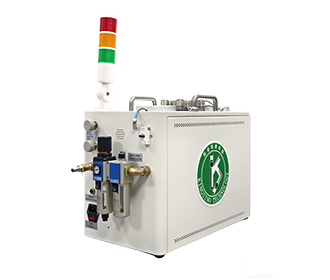

- 气源处理组件：过滤、调压、除水，保证气源洁净稳定

- 气动控制阀组：控制发射节奏、压力分级（金属管高压/胶管低压）、防卡弹保护

3. 管路连接适配单元（银色管路）

- 待清洁管路：适配金属管（钢/铜/不锈钢）、胶管（液压/橡胶/特氟龙）

- 快换接头：发射端/回收端快速装夹，适配不同管径、管路形式

4. 收集与自动计数单元（蓝色模块）

- 密闭收集器：缓冲减速、杂质沉降、透明视窗，实现射弹回收与污物分离

- 计数传感器：发射端+回收端双传感器，实时检测射弹出入

- 计数比对模块：自动比对发射数/回收数，不一致时触发报警，杜绝射弹遗留

5. 电气控制与安全单元（紫红模块）

- 电控主机：模式切换、压力控制、数据记录、故障诊断，实现全流程自动化

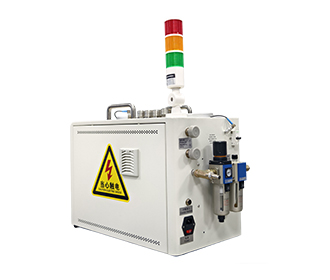

- 急停按钮+三色警示灯：安全联锁，异常状态声光报警

- 控制信号链路：虚线标注，实现各单元联动控制与数据传输

 补充说明：

- 图中实线箭头代表射弹/气流的物理流向，虚线箭头代表控制信号/数据传输链路

- 该结构完全适配金属管与胶管的一体化清洁，满足液压、航空、汽车等行业高洁净、高安全要求

- 如需调整细节（如添加具体型号、工艺参数标注），可以随时告诉我优化版本
