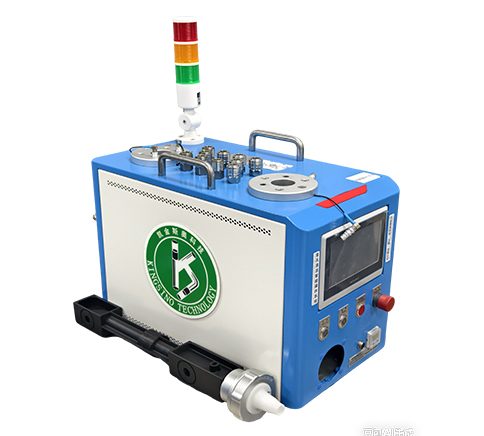

自动上弹海绵射弹气动清洁设备核心结构

自动上弹海绵射弹气动清洁设备系统作为海绵射弹气动清洁设备的核心辅助组件，与气动发射主体、控制系统联动，整体结构紧凑且设计合理，主要由以下4个关键部分组成，各组件协同作用实现无间断自动供弹：

1. 自动上弹气动清洁设备-射弹储料装置

储料装置是自动上弹的基础，主流设计为独立式料仓或双料桶结构（可根据需求选择）。其中双料桶设计可独立储放不同规格、不同类型的海绵射弹（如标准弹、磨砂弹），便于快速切换供弹类型，满足不同管径、不同污垢程度的清洁需求，同时配备自动切换阀，可一键切换供弹桶，有效防止混料、双弹发射等问题的出现。料仓/料桶多采用透明圆柱形设计，便于操作人员实时观察射弹剩余量，及时补充耗材，且适配Φ3-Φ150mm不同规格的海绵射弹，兼容性强，可一次性装入足量射弹，减少补料频次，实现连续作业。

2. 自动上弹气动清洁设备-自动送弹机构

送弹机构是自动上弹的核心执行部件，连接储料装置与清洁枪发射端，核心原理是通过气缸驱动或气动推送，实现射弹的单颗依次输送，避免卡弹、多弹同时输送的问题。送弹通道经过精准校准，可确保射弹平稳、精准地输送至发射端，与发射腔完美贴合，为后续气动发射提供稳定基础；部分高端机型配备导向结构，可避免射弹在输送过程中偏移、卡顿，进一步提升送弹稳定性，适配不同材质、不同管径的管道清洁需求。

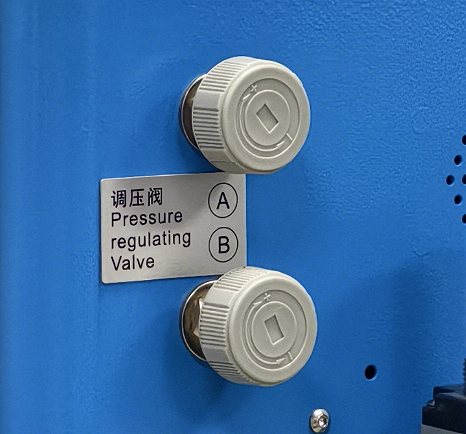

3.自动上弹气动清洁设备-气动控制组件

自动上弹的动力来源于气动控制组件，与清洁枪的气动发射系统共享气源，无需额外增设动力装置，简化结构的同时降低故障率。组件包含气源处理单元、气动控制阀组，其中气源处理单元负责对压缩空气进行过滤、调压、除水，保证气源洁净稳定，避免杂质影响上弹与发射效果；气动控制阀组可精准控制送弹节奏、供弹压力，同时具备防卡弹保护功能，当出现卡弹情况时可自动停机，防止设备损坏或射弹破损，提升操作安全性与设备可靠性。

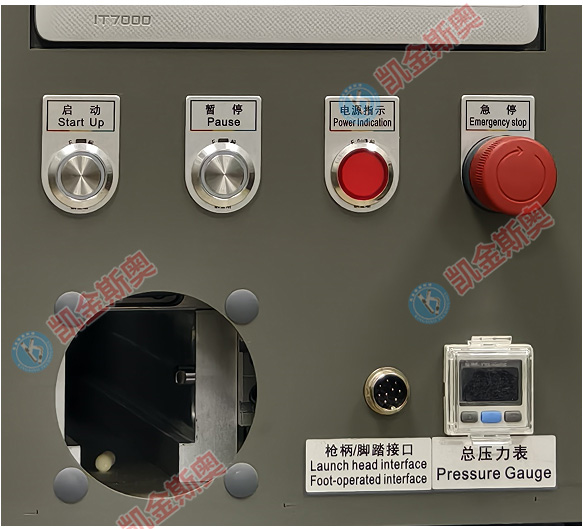

4. 自动上弹气动清洁设备-联动控制模块

控制模块是自动上弹的“大脑”，可与清洁枪的发射控制、计数系统联动，实现全流程自动化控制。主流机型配备触摸屏操作界面，操作人员可通过界面设定上弹速度、供弹类型（双料桶机型）、发射频次等参数，实现上弹与发射的同步联动，无需人工干预即可完成连续清洁作业；同时可接入计数传感器，实时检测射弹的发射与回收数量，当发射数与回收数不一致时触发报警，杜绝射弹遗留管道内的问题，便于质量管控与生产追溯。
