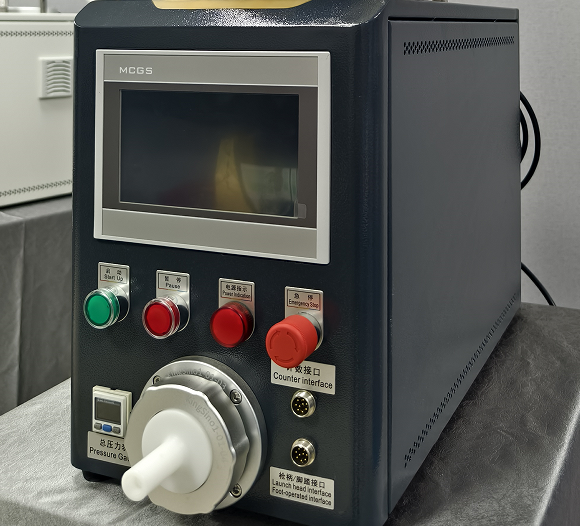

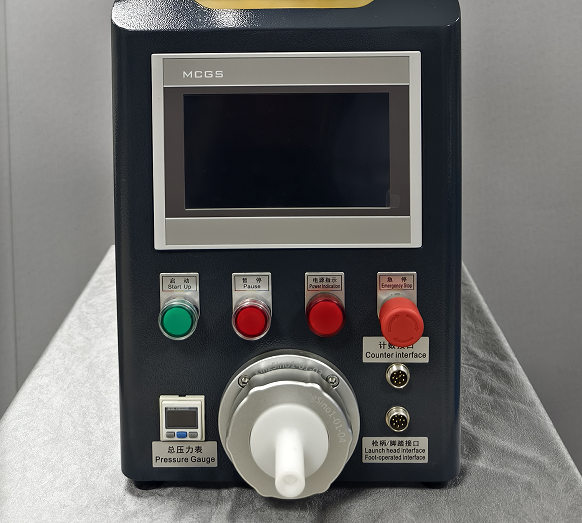

一、不同直径海绵射弹自动上弹变径单桶+计数收集产品介绍
（一）产品核心定位
本产品是针对多规格管径管路（3~50mm全覆盖） 清洁需求开发的变径自适应海绵射弹清洁系统，核心解决传统设备单规格适配、换型效率低、射弹遗留风险高的痛点，实现「单桶储料、自动变径上弹、全流程计数闭环、金属/胶管兼容」的一站式管路清洁解决方案，广泛适配液压胶管、金属硬管、航空管路、食品卫生管等多场景。
（二）核心功能与技术亮点
1. 变径单桶自动上弹系统（核心创新）
功能模块 | 技术细节 | 适配优势 |
单桶变径储料机构 | 桶内集成自适应分弹导轨+可调节弹径限位，支持同桶存放Φ6~Φ50mm多规格射弹（标准/磨砂/软弹），无需分桶切换 | 减少设备占地， |
自动变径送弹机构 | 气动自适应变径通道+光电弹径识别，自动匹配射弹尺寸，单颗依次推送，防卡弹、防双弹 | 兼容不同直径射弹连续发射，适配多规格管路同线清洁 |
智能上弹控制 | 可预设「管径-射弹规格-发射压力」参数组，一键调用，自动匹配送弹速度与气压 | 降低人工操作误差，标准化清洁工艺 |
低料位预警 | 桶内液位传感器实时监测射弹存量，不足时声光提醒，避免空射 | 保障生产连续性 |
2. 计数收集闭环系统（质控核心）
功能模块 | 技术细节 | 安全价值 |
密闭缓冲收集器 | 多级缓冲腔+杂质沉降仓+透明视窗，减速防反弹，分离污垢与射弹，快拆结构易清洁 | 杜绝污物飞溅，适配食品/医药等高洁净要求 |
双端计数传感器 | 发射端光电/压力传感器+回收端光栅传感器，实时采集射弹出入信号 | 100%精准计数，无漏检 |
智能比对与报警 | 系统自动比对「发射数=回收数」，不一致时立即停机、声光报警，锁定故障管路 | 彻底杜绝射弹遗留，满足航空/液压等强制质控标准 |
数据追溯 | 自动记录每根管路的射弹规格、发射数量、回收数量、清洁时间，支持导出报表 | 符合ISO/行业质量体系追溯要求 |
3. 全场景适配能力
- 管材兼容：金属管（钢/铜/不锈钢/铝）、胶管（液压胶管/橡胶/尼龙/特氟龙）、复合管
- 管径覆盖：Φ3~Φ150mm，变径机构自动适配，无需更换核心部件
- 工况适配：直管路、90°弯管、U型管、T型管等复杂管路，无清洁死角
- 压力分级：胶管低压模式（4~5bar）、金属管高压模式（6~7.5bar）一键切换，保护管路内壁
（三）典型应用场景
1. 胶管制造行业：挤出/总成后内胶屑、粉尘清洁，多规格胶管批量生产
2. 液压/气动系统：钢管、胶管总成清洁，防颗粒卡阀、油液污染
3. 汽车/工程机械：制动管路、燃油管路、空调管路清洁
4. 航空/轨道交通：高安全等级制动、燃油、气路清洁，全流程可追溯
5. 食品/医药：卫生级不锈钢管、特氟龙管清洁，无化学残留
二、自动海绵射弹上弹双料桶+收集计数系统组成结构示意图（含模块详解）
（一）系统整体结构框图
A[自动上弹双料桶单元] --> B[气动发射控制单元] --> C[待清洁管路单元] --> D[收集计数单元]
E[电气控制与安全单元] --> A & B & D
F[气源处理单元] --> B
（二）各单元详细结构与功能
1. 自动上弹双料桶单元（核心供料模块）
子组件 | 结构与功能 |
A/B双独立储料桶 | 两个密封储料仓，可分别存放不同规格/材质射弹（如A桶标准软弹、B桶磨砂硬弹），带容量刻度、低料位传感器 |
弹种自动切换机构 | 气动换向阀+机械锁止，一键切换A/B桶供弹，独立通道防混料，杜绝错弹发射 |
自动分弹送弹机构 | 重力落料+气动推弹结构，单颗依次输送射弹至发射腔，适配Φ3~Φ150mm管径，防卡弹、防双弹 |
弹径校验传感器 | 光电传感器自动识别射弹规格，与预设参数比对，异常时禁止发射 |
3. 气动发射控制单元（动力执行模块）
子组件 | 结构与功能 |
气动发射枪/发射座 | 密封发射腔+快换接口，以压缩空气为动力推送射弹，适配金属/胶管快速装夹 |
气源处理三联件 | 空气过滤器（5μm精度）、调压阀、油雾分离器，过滤杂质、稳压、除水，保障气源洁净 |
气动控制阀组 | 主控电磁阀、节流调速阀、压力过载阀，控制发射节奏、压力分级，防卡弹自动卸压 |
压力分级控制模块 | 金属管高压模式（6~7.5bar）、胶管低压模式（4~5bar）一键切换，适配不同管材 |
4. 待清洁管路与连接适配单元
子组件 | 结构与功能 |
待清洁管路 | 金属硬管（钢/铜/不锈钢）、胶管（液压/橡胶/特氟龙）等，支持复杂弯管、多分支管路 |
快换/变径接头 | 发射端、回收端快速装夹，适配不同管径、管路形式，密封防漏气 |
管路固定夹具 | 固定管路，避免发射时位移，保障射弹穿行顺畅 |
5. 收集计数单元（质控闭环模块）
子组件 | 结构与功能 |
密闭缓冲收集器 | 多级缓冲腔+挡弹网+杂质沉降仓，减速射弹、分离污垢，透明视窗实时观察射弹完整性，快拆结构易清洁 |
双端计数传感器 | 发射端：光电/压力传感器，检测射弹出发信号；回收端：光栅/接近传感器，检测射弹回收信号 |
计数比对与显示模块 | 实时显示发射数、回收数，自动比对一致性，异常时声光报警、停机 |
数据记录模块 | 自动存储清洁数据，支持导出、打印，满足质量追溯要求 |
6. 电气控制与安全单元（系统大脑）
子组件 | 结构与功能 |
电控主机+操作面板 | 触控屏+物理按键，支持手动/自动模式、单发射/连续发射、参数预设、故障诊断 |
安全联锁系统 | 舱门未关禁止发射、压力异常自动卸压、卡弹自动停机、急停按钮 |
三色警示灯 | 正常（绿）、待机（黄）、故障（红）三色显示，直观反馈设备状态 |
通讯接口 | 支持PLC对接、MES系统集成，实现产线自动化联动 |
7. 气源处理单元（动力保障模块）
- 压缩空气源（0.6~0.8MPa）、储气罐、干燥机，为系统提供稳定、洁净的动力气源
（三）变径单桶 vs 双料桶 核心差异对比
对比维度 | 变径单桶系统 | 双料桶系统 |
核心优势 | 单桶多规格适配，换型效率高，占地小 | 双桶独立储料，弹种切换零等待，适合固定两种规格批量生产 |
适配场景 | 多规格管路混线生产、小批量多品种 | 固定两种规格（如标准/磨砂）连续生产、大批量流水线 |
操作复杂度 | 一键变径，人工干预少 | 需预设弹种，切换简单，适合标准化工艺 |
准化工艺 | 略高（变径机构） | 更低（双桶结构简单） |
三、补充说明
1. 两种系统均遵循「物理清洁+计数闭环」的核心逻辑，彻底杜绝射弹遗留，满足高安全等级行业要求
2. 可根据客户需求定制：更大管径适配、防爆设计、食品级卫生认证、MES系统对接等
3. 所有结构设计均符合ISO 18413（液压系统清洁度）、SAE J11
